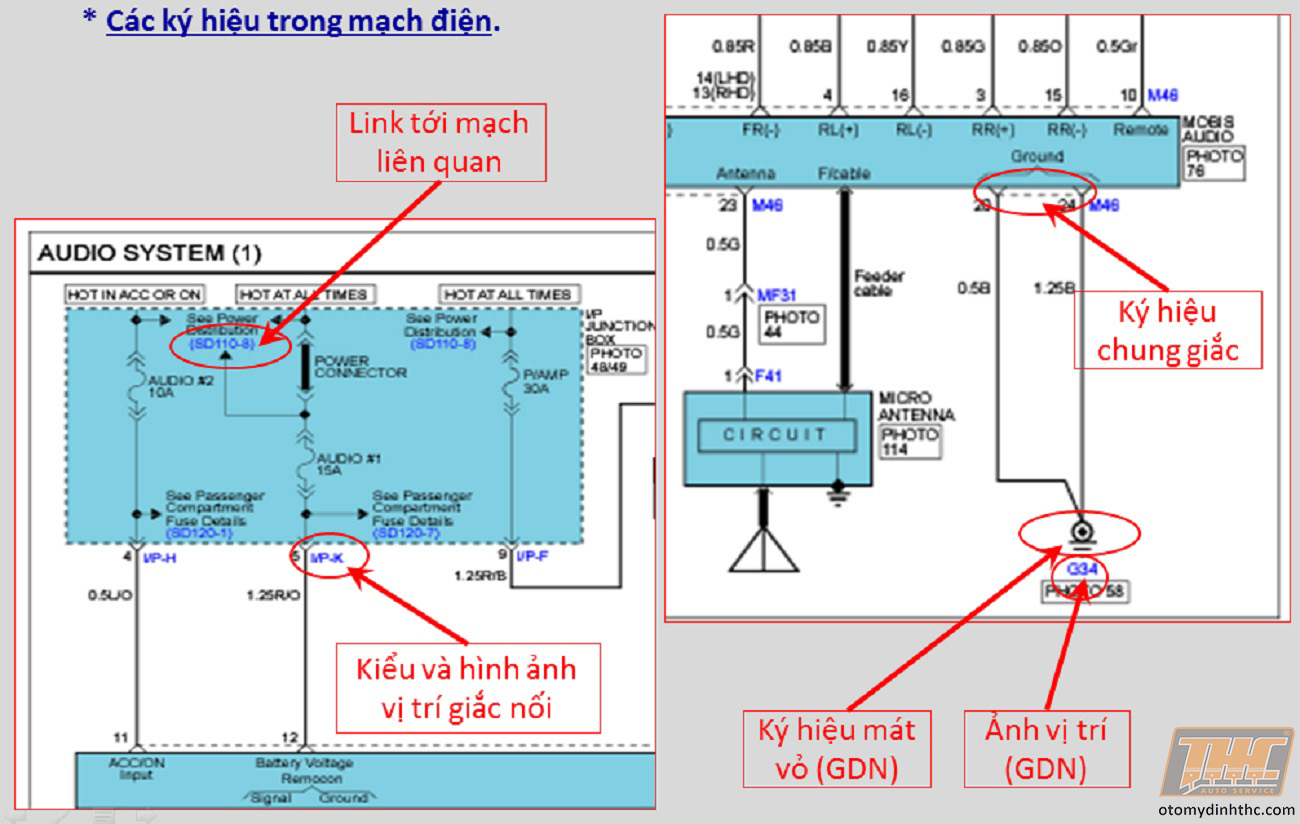

Kỹ Năng Đọc Sơ Đồ Mạch Điện: Công Cụ Trợ Giúp Nào Thiết Yếu Nhất?

Chào mừng quý vị độc giả, những người đam mê và không ngừng tìm tòi tri thức trong lĩnh vực công nghệ ô tô. Trong bối cảnh ngành công nghiệp ô tô không ngừng phát triển, các hệ thống điện tử trên xe ngày càng trở nên phức tạp và tinh vi. Điều này đặt ra yêu cầu cao hơn bao giờ hết về kỹ năng chẩn đoán và sửa chữa cho đội ngũ kỹ thuật viên. Bài viết này, được chia sẻ từ góc nhìn chuyên sâu của Thiết Bị Xưởng, sẽ đi sâu vào tầm quan trọng của kỹ năng đọc sơ đồ mạch điện và vai trò không thể thiếu của các phần mềm chuyên dụng trong việc tối ưu hóa quy trình chẩn đoán, sửa chữa điện ô tô hiện đại.

Kỹ Năng Đọc Sơ Đồ Mạch Điện Ô Tô: Nền Tảng Không Thể Thiếu Của Thợ Chuyên Nghiệp

Trong ngành dịch vụ sửa chữa ô tô, khả năng giải mã và ứng dụng thông tin từ sơ đồ mạch điện không chỉ là một kỹ năng bổ trợ, mà đã trở thành một năng lực cốt lõi, mang tính quyết định đến hiệu quả công việc. Khi xe ô tô ngày nay được ví như một “bộ não” di động với hàng trăm, thậm chí hàng nghìn km dây dẫn và vô số cảm biến, bộ điều khiển, việc xác định chính xác nguyên nhân và vị trí hư hỏng mà không có sơ đồ là điều gần như không thể.

Sự Tăng Trưởng Phức Tạp Của Hệ Thống Điện Ô Tô Hiện Đại

Sự chuyển dịch từ các hệ thống cơ khí đơn giản sang các hệ thống điện tử phức tạp đã biến đổi hoàn toàn cấu trúc của một chiếc ô tô. Một phương tiện hiện đại tích hợp hàng loạt các hệ thống con hoạt động đồng bộ, bao gồm hệ thống quản lý động cơ, điều hòa không khí, hệ thống phanh chống bó cứng (ABS), hệ thống túi khí (SRS), hệ thống thông tin giải trí, hệ thống hỗ trợ lái nâng cao (ADAS), và vô vàn các module điều khiển điện tử (ECU) khác. Mỗi hệ thống này lại bao gồm nhiều cảm biến, bộ chấp hành và đường dây tín hiệu riêng biệt, tất cả đều được kết nối chặt chẽ với nhau.

Việc chẩn đoán một lỗi điện trên xe không còn đơn thuần là kiểm tra cầu chì hay đo thông mạch. Nó đòi hỏi khả năng phân tích toàn diện, từ việc hiểu nguyên lý hoạt động của từng thành phần, cách chúng giao tiếp với nhau, cho đến việc xác định đường đi của dòng điện và tín hiệu trong một mạng lưới phức tạp. Sự phức tạp này càng được đẩy lên cao khi các hãng xe liên tục cập nhật công nghệ, khiến các hệ thống trở nên đa dạng và đặc thù hơn qua từng mẫu mã và thế hệ xe.

Vai Trò Cốt Lõi Của Sơ Đồ Mạch Điện Trong Chẩn Đoán và Sửa Chữa

Với sự phức tạp đó, sơ đồ mạch điện nổi lên như một bản đồ chi tiết, giúp kỹ thuật viên điều hướng trong “mê cung” điện tử của xe. Vai trò của nó được thể hiện qua các khía cạnh sau:

• Kiểm tra và Tìm Kiếm Vị Trí Hư Hỏng Nhanh Chóng: Sơ đồ mạch điện cung cấp cái nhìn tổng quan và chi tiết về cấu trúc hệ thống. Thay vì phải dò tìm thủ công hàng loạt dây dẫn hay kiểm tra từng thành phần một cách mò mẫm, kỹ thuật viên có thể dựa vào sơ đồ để nhanh chóng khoanh vùng khu vực có thể xảy ra lỗi. Sơ đồ chỉ ra vị trí của các cầu chì, rơ-le, cảm biến, bộ chấp hành, hộp điều khiển và các điểm nối đất. Việc xác định đường đi của dòng điện từ nguồn đến tải và các điểm kết nối giúp rút ngắn đáng kể thời gian chẩn đoán, đặc biệt là với các lỗi không rõ ràng hoặc lỗi liên tục.
• Đấu Nối Mạch Điện Chính Xác Theo Sơ Đồ Chuẩn: Khi cần thay thế một thành phần, đấu nối lại một đoạn dây bị đứt, hay lắp đặt thêm phụ kiện, việc tuân thủ sơ đồ mạch điện là bắt buộc để đảm bảo hệ thống hoạt động đúng chức năng và an toàn. Sơ đồ cung cấp thông tin về loại dây, màu dây, tiết diện, các điểm nối (connector), số chân giắc và chức năng của từng chân. Việc đấu nối sai có thể gây ra hư hỏng nghiêm trọng cho các bộ phận điện tử đắt tiền hoặc thậm chí gây cháy nổ. Do đó, sơ đồ mạch điện là kim chỉ nam để thực hiện mọi thao tác đấu nối một cách chuẩn xác nhất.
• Hỗ Trợ Hiệu Quả Cho Chẩn Đoán và Sửa Chữa Các Hệ Thống Điện Ô Tô Đa Dạng: Từ hệ thống đánh lửa và phun nhiên liệu của động cơ, hệ thống điều hòa không khí, đến hệ thống phanh ABS/ESP, đèn chiếu sáng, khóa cửa trung tâm, hệ thống kính điện hay hệ thống giải trí – tất cả đều dựa trên mạch điện. Sơ đồ cho phép kỹ thuật viên hiểu được luồng tín hiệu, điện áp mong muốn tại các điểm đo, và cách các thành phần tương tác. Điều này là vô cùng quan trọng khi chẩn đoán các lỗi liên quan đến:
  • Hệ thống động cơ: Xác định lỗi cảm biến, kim phun, bugi, cuộn đánh lửa hay ECU.
  • Hệ thống điều hòa: Tìm kiếm hư hỏng ở máy nén, quạt, cảm biến nhiệt độ hay module điều khiển.
  • Hệ thống phanh: Chẩn đoán lỗi ở cảm biến tốc độ bánh xe, module ABS/ESP.
  • Hệ thống đèn và khóa cửa: Xác định vị trí chập mạch, đứt dây, lỗi công tắc hay motor.

Tóm lại, kỹ năng đọc sơ đồ mạch điện giúp thợ kỹ thuật không chỉ “thấy” mà còn “hiểu” được cấu trúc điện tử của xe, từ đó đưa ra các quyết định sửa chữa chính xác, hiệu quả và an toàn.

Phần Mềm Chuyên Dụng: Trợ Thủ Đắc Lực Tối Ưu Hóa Quy Trình Chẩn Đoán

Trong kỷ nguyên số, việc phụ thuộc hoàn toàn vào các tài liệu giấy đã trở nên lỗi thời và kém hiệu quả. Thay vào đó, các phần mềm chuyên dụng đã nổi lên như những công cụ thiết yếu, giúp kỹ thuật viên tiếp cận, phân tích và quản lý thông tin sơ đồ mạch điện một cách hiệu quả chưa từng có. Những phần mềm này không chỉ hiển thị sơ đồ một cách trực quan mà còn tích hợp nhiều tính năng hỗ trợ chẩn đoán và sửa chữa toàn diện.

Điểm Nổi Bật Của Các Nền Tảng Phần Mềm Hàng Đầu

Các nhà phát triển đã tạo ra nhiều công cụ mạnh mẽ, mỗi công cụ lại có những đặc điểm và lợi thế riêng, phục vụ nhu cầu đa dạng của các gara sửa chữa và kỹ thuật viên:

• Auto Schematic: Đây là một phần mềm toàn diện, cho phép kỹ thuật viên tra cứu sâu rộng về sơ đồ mạch điện, định vị chính xác vị trí hư hỏng trên xe, cùng với việc truy cập vào kho tài liệu kỹ thuật chi tiết của nhiều hãng xe khác nhau. Điểm mạnh vượt trội của Auto Schematic là khả năng hỗ trợ trên nền tảng iOS và các thiết bị điện thoại di động thông minh, giúp người thợ có thể dễ dàng thao tác, tra cứu thông tin ngay tại khu vực làm việc (gara) mà không cần phải di chuyển đến máy tính cố định. Sự linh hoạt này giúp tiết kiệm thời gian đáng kể và nâng cao hiệu suất làm việc.
• Auto ISM: Với giao diện web/app được thiết kế thân thiện và dễ sử dụng, Auto ISM cung cấp một giải pháp tiện lợi cho việc tra cứu sơ đồ mạch điện. Không chỉ dừng lại ở sơ đồ, phần mềm này còn tích hợp thông tin về thông số kỹ thuật chi tiết, danh sách mã lỗi chẩn đoán (DTC), và một thư viện tài liệu sửa chữa phong phú của đa dạng các hãng xe. Sự tiện lợi trên thiết bị di động và khả năng truy cập qua trình duyệt web giúp kỹ thuật viên có thể làm việc mọi lúc, mọi nơi, đảm bảo thông tin luôn trong tầm tay.
• Toyota TIS: Là giải pháp chuyên biệt, Toyota TIS được phát triển riêng cho dòng xe Toyota. Phần mềm này cung cấp hướng dẫn chi tiết và cực kỳ chính xác về sơ đồ mạch điện, quy trình chẩn đoán, thông số kỹ thuật, và các bước sửa chữa theo tiêu chuẩn của nhà sản xuất. Việc sử dụng công cụ chuyên dụng này đảm bảo tính tương thích và độ tin cậy cao nhất khi làm việc với xe Toyota, giúp kỹ thuật viên thực hiện công việc với độ chính xác tuyệt đối, giảm thiểu rủi ro phát sinh lỗi.
• Starfinder: Dành riêng cho dòng xe Mercedes-Benz, Starfinder là một công cụ không thể thiếu đối với các kỹ thuật viên chuyên sâu về thương hiệu này. Phần mềm này cung cấp không chỉ sơ đồ mạch điện chi tiết mà còn bao gồm sơ đồ khối của từng hệ thống điện, cùng với hình ảnh thực tế minh họa vị trí chính xác của các thành phần mạch điện trên xe. Điều này giúp kỹ thuật viên dễ dàng định vị và hình dung các bộ phận cần kiểm tra, rút ngắn thời gian chẩn đoán. Starfinder yêu cầu hệ điều hành Windows và một máy tính có cấu hình vừa phải để hoạt động trơn tru.
• Carmin: Carmin là một ứng dụng đa năng, cho phép tra cứu sơ đồ mạch điện và kho tài liệu kỹ thuật khổng lồ của nhiều hãng xe và dòng xe khác nhau. Mục tiêu chính của Carmin là giúp người sửa chữa dễ dàng truy cập thông tin cần thiết một cách nhanh chóng và hiệu quả. Khả năng hoạt động trên cả máy tính/laptop và điện thoại di động giúp phần mềm này trở thành một trợ thủ đắc lực trong mọi tình huống sửa chữa, từ gara đến hiện trường.
• ALLDATA I: ALLDATA I là một nền tảng mạnh mẽ hỗ trợ tra cứu sơ đồ chân giắc và một loạt các tài liệu kỹ thuật chuyên sâu khác. Với khả năng cung cấp thông tin chi tiết về từng chân giắc, nó giúp kỹ thuật viên phân tích chuyên sâu hệ thống điện, hiểu rõ chức năng và tín hiệu của từng đường dây. Điều này cực kỳ quan trọng khi chẩn đoán các lỗi phức tạp liên quan đến giao tiếp giữa các module hoặc khi cần thực hiện các phép đo chính xác tại các điểm kiểm tra cụ thể.

Vai Trò Không Thể Thay Thế Của Phần Mềm Trong Kỷ Nguyên Số

Sự xuất hiện và phát triển của các phần mềm chuyên dụng đã cách mạng hóa ngành sửa chữa ô tô, mang lại những lợi ích vượt trội mà các phương pháp truyền thống không thể sánh kịp.

Tối Ưu Hiệu Quả và Tiết Kiệm Thời Gian

Một trong những ưu điểm nổi bật nhất của phần mềm là khả năng tiết kiệm thời gian đáng kể. Thay vì phải lục lọi qua hàng chồng tài liệu giấy khổ lớn, dày cộp – một quá trình tốn thời gian và dễ gây nhầm lẫn – kỹ thuật viên có thể tra cứu nhanh chóng mọi thông tin cần thiết chỉ bằng vài thao tác trên điện thoại hoặc máy tính. Chức năng tìm kiếm mạnh mẽ, khả năng lọc theo xe, hệ thống hoặc mã lỗi giúp kỹ thuật viên tiếp cận thông tin ngay lập tức, từ đó tập trung hơn vào công việc chẩn đoán và sửa chữa thực tế.

Nâng Cao Tính Trực Quan và Độ Chính Xác

Sơ đồ hiển thị trên phần mềm không chỉ là những hình ảnh tĩnh. Chúng có thể được phóng to, thu nhỏ, kéo thả và đặc biệt là khả năng click vào từng thành phần để xem chi tiết các thông số kỹ thuật liên quan. Tính năng tương tác này giúp tăng cường đáng kể tính trực quan, cho phép kỹ thuật viên dễ dàng hình dung cấu trúc mạch điện, vị trí các bộ phận và đường đi của tín hiệu. Độ chính xác được nâng cao khi người thợ có thể kiểm tra từng chi tiết nhỏ, giảm thiểu rủi ro sai sót do đọc nhầm hoặc hiểu sai tài liệu.

Hỗ Trợ Chẩn Đoán Toàn Diện và Chính Xác

Nhiều phần mềm chuyên dụng hiện đại đã tích hợp thêm tính năng tra cứu mã lỗi OBD (On-Board Diagnostics) trực tiếp. Khi xe báo lỗi, kỹ thuật viên có thể nhập mã lỗi vào phần mềm, và hệ thống sẽ tự động hiển thị sơ đồ mạch điện liên quan đến mã lỗi đó, cùng với các hướng dẫn chẩn đoán và sửa chữa đề xuất. Sự kết hợp giữa sơ đồ mạch điện và thông tin mã lỗi giúp chẩn đoán chính xác các sự cố điện hoặc điện tử trên xe, từ đó đưa ra hướng sửa chữa phù hợp và hiệu quả nhất, tránh việc thử và sai.

Đáp Ứng Yêu Cầu Công Việc Hiện Đại và Phát Triển Nghề Nghiệp

Ngành sửa chữa ô tô đang chuyển mình mạnh mẽ với tốc độ công nghệ chóng mặt. Việc nắm vững và sử dụng thành thạo các phần mềm chuyên dụng không chỉ là một yêu cầu bắt buộc mà còn là một lợi thế cạnh tranh. Nó giúp kỹ thuật viên làm việc một cách độc lập, chuyên nghiệp hơn, và dễ dàng cập nhật các công nghệ mới liên tục được áp dụng trên các dòng xe đời mới. Năng lực sử dụng công cụ số hóa cũng khẳng định vị thế của người thợ trong một môi trường làm việc hiện đại, đòi hỏi sự tinh thông về kỹ thuật số.

Lời Khuyên Chuyên Gia Từ Thiết Bị Xưởng

Kỹ năng đọc sơ đồ mạch điện ô tô, kết hợp cùng sự hỗ trợ đắc lực từ các phần mềm chuyên dụng như Auto Schematic, Auto ISM, Toyota TIS, Starfinder, Carmin, ALLDATA I,… là bộ đôi không thể tách rời trong ngành sửa chữa ô tô hiện đại. Các phần mềm này không chỉ là công cụ mà còn là cầu nối giúp kỹ thuật viên nhanh chóng tiếp cận, phân tích và sửa chữa chính xác các hệ thống điện trên ô tô, từ đó nâng cao hiệu quả công việc và chất lượng dịch vụ.

Đối với những người thợ muốn vươn tới đỉnh cao trong nghề, việc không ngừng trau dồi kỹ năng đọc hiểu sơ đồ và làm chủ các công cụ phần mềm tiên tiến là con đường tất yếu. Đầu tư vào kiến thức và trang thiết bị phù hợp không chỉ giúp bạn giải quyết các vấn đề phức tạp một cách chuyên nghiệp mà còn mở ra cơ hội phát triển không giới hạn trong một ngành công nghiệp luôn đổi mới. Hãy trang bị cho mình những công cụ tốt nhất và kiến thức sâu rộng nhất để luôn dẫn đầu trong lĩnh vực dịch vụ sửa chữa ô tô đầy thách thức nhưng cũng không kém phần hấp dẫn này.
